产品介绍
product introduction
-
主要成分低碱硅酸盐水泥、石英砂、合成纤维、植物纤维、无机矿物填充料。
-

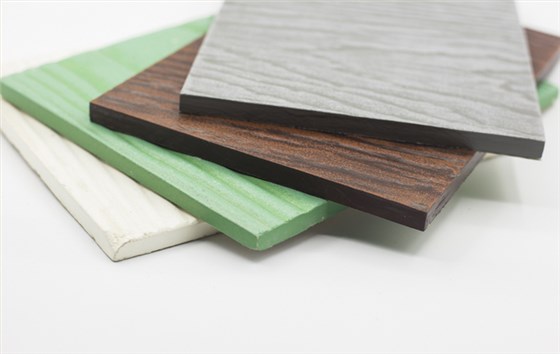

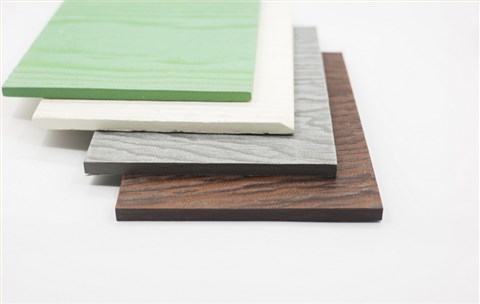

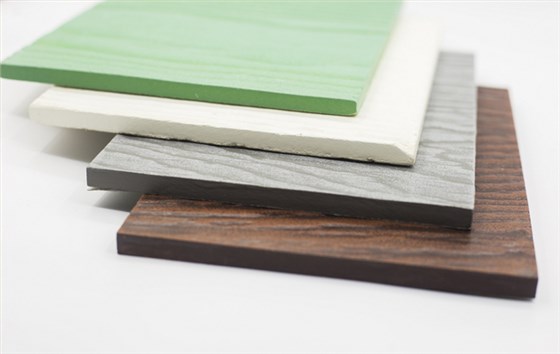

主要特征密度≥1.25g/cm³，质地强度高，弯曲性强，韧性很好，在半干态中使用模具辗轧成木纹质感，面层呈木质浮雕，观感立体且真实。表面色泽为纤维水泥板本色，以米黄或橙黄为主，正面及四边以涂料着色，因凹凸有致的浮雕表面，着色可分单色及复色。为搭配木条的使用效果，成品常以长条状使用。
产品参数
product parameters
| 检测项目 | 单位 | 性能指标 | |||||
| 燃烧性能 | A1级不燃 | ||||||
| 密度 | g/cm3 | D≥1.25 | |||||
| 抗折强度 | R2级 | 气干状态 | MPa | -- | |||
| 饱水状态 | ≥9 | ||||||
| 吸水率 | % | ≤40 | |||||
| 湿胀率 | % | ≤0.25 | |||||
| 抗冲击强度C3 | KJ/m² | ≥1.8 | |||||
| 线膨胀系数 | α（1/°C） | 1.00×10-5 | |||||
| 泊松比ν | 0.25 | ||||||
| 不透水性 | 24h检验后允许板面出现湿痕，但不得出现水滴 | ||||||
| 导热系数 | W/(m·K) | ≤0.3 | |||||
| 抗冻性 | 经25/50/75/100次冻融循环后(最低25次)，不得出现破裂、分层，冻融循环试件与对比试件饱水状态强度比值≥0.80 | ||||||
| 耐热水性 | 60°C水中浸泡56d后与对比试件饱水状态强度比值≥0.80 | ||||||
| 耐干湿性 | 浸泡-干燥循环50次后与对比试件饱水状态强度比值≥0.75 | ||||||
| 放射性(A类产品） | 内照射指数IRa≤1.0 | ||||||
| 外照射指数Iy≤1.0 | |||||||
| 石棉含量 | 100%不含石棉 | ||||||
| 弯曲半径 | mm | 板厚7.5mm | 板厚9mm | ||||
| 3000 | 5000 | ||||||
| 使用年限 |
与混凝土同寿命 涂料使用中或褪色 |
设计年限25 | 设计年限50 | ||||
| 7.5mm，9mm | 12mm，15mm | ||||||
